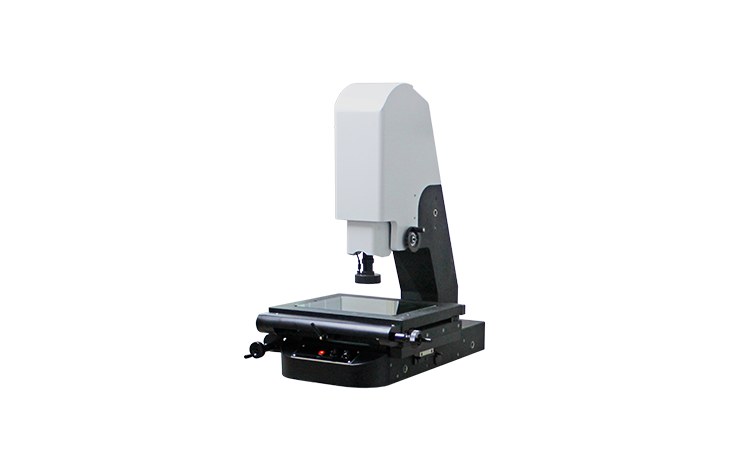

简介：产品特点：l 仪器采用700TVL COMST模拟信号相机及手动卡位变焦物镜作为测量瞄准系统；l 由二坐标工作台、电子光栅尺与数据处理器组成数字符测量及数据处理系统；l 采用花岗石平台，外观简洁大方；l 表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；l 仪器具有多种数据处理、显示、输入、输出功能,使测量
在线咨询
133-7109-8225
产品详情
图片详情
产品特点：
| l 仪器采用700TVL COMST模拟信号相机及手动卡位变焦物镜作为测量瞄准系统； | l 由二坐标工作台、电子光栅尺与数据处理器组成数字符测量及数据处理系统； | l 采用花岗石平台，外观简洁大方； | l 表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调； | l 仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起； | l 仪器配合计算机使用,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出； |
测量软件：
| l 标配 2D专用测量软件，可由鼠标自动寻边、找直线、框选圆、自动圆、自动圆弧，可测点、线、圆、圆弧、角度、距离等； | l 可测量平面上的任何几何尺寸（角度、直径、半径、点到点的距离、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）； | l 绘图及输出到AutoCAD：可将实时影像中的实际工件外形进行描绘，绘图方式与AutoCAD相似，并将所描绘的图形直接输出到AutoCAD中，经过简单处理形成工程图； | l 测量数据输出：可将测量数据或图形导入WORD或EXCEL做报表； | l 拍照：可拍下测绘图元及产品照片，包括所标注的尺寸；并能将拍下图片调入测量软件中进行图片对比和处理； | l “浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能； | l 设定工件坐标：可以根据客户本身的需要在影像中的实际工件上自行设定工件坐标，有两点确定X轴、两点确定Y轴或三点确定坐标系等多种设定方法； | l 具有坐标平移、坐标旋转及坐标分中等功能： | l 坐标标注：可标注工件中任意点的坐标值； | l 图形自动捕捉：开启自动捕捉功能后，测量点、线、圆及圆弧，可自动捕捉到*清晰的地方； | l Pitch标注：可标注任意点到一条直线的垂直距离，可标注任意两线的垂直距离； | l 计算机卡尺：可测量任意圆到圆之间的圆心距或*远、*近距离； | l 角平分线：可平分任意角度； | l 标注文字：可在即时影像中标注文字说明； | l 辅助功能：可把在软件中绘制出的图形进行移动、旋转、复制、删除，并可作任意线段的平行线、垂直线； | l 取交点：可求出任意两条相交线的交点； | l 改变图型颜色：可改变任意图型的线型、颜色； | l 字体：可改变任意标注文字的大小及颜色； | l 提示功能：在进行命令操作时，在命令行中会出现提示性的操作，从而加快操作人员的熟悉速度； | l 公英制转换：测量值可在公制和英制之间切换； | l X、Y清零：可用画面十字线设置任意点为相对原点，将X、Y坐标清零； | l 自动两点线：在单一画面下可自动捕捉工件的边缘，无须以人工取线，减少人眼误差，提高测量精度； | l 自动三点圆：在单一画面下可自动捕捉工件的圆半径、直径，并绘出图形，无须以人工取圆，减少人眼误差，提高测量精度； | l 自动多点线：自动捕捉工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差； | l 自动多点圆：自动捕捉工件边缘，然后拟合出工件的孔径，并绘出图形，从而减少三点取圆及人眼的误差； | l 自动圆：在单一画面下用鼠标框中图形，可快速自动捕捉出圆.； | l 形位公差：可测量直线的真直度、圆孔的真圆度以及圆环的内外圆的真圆度和同心度。 |
产品参数：
| l 运动行程（X、Y、Z轴mm）：500×400×200 | l 工作台呎寸(W×Dmm)： 706×606 | l 玻璃台呎寸(W×Dmm)： 560×460 | l 外形尺寸（W×L×Dmm）： 1080×880×1200 | l 工作距离：90mm | l 仪器基座材质：高精度、高稳定性花岗石 | l CCD摄影机：700TVL COMST模拟信号相机 | l 变焦物镜： 0.7X～4.5X手动卡位镜头 | l 视频总倍率：1X镜筒（25X～200X） | l 物方视场： 7.0～1.0mm | l 数显分辨率：1µm | l X、Y坐标测量示值误差≤（3+L/200）µm ， L为被测长度(单位：mm) |
配置清单：
| 仪器基座 高稳定性高精度花岗石材质 1套 | CCD 700TVL COMST模拟信号相机 1个 | 镜头 0.7~4.5 X手动卡位镜头（莱斯） 1个 | 光栅尺 高精度位移传感电子尺，分辨率：1µm （精微） 2条 | 导轨 咸阳蓝博P级精密V型导轨（LB） 3组 | 传动 西德无牙光杆精密传动（西德）、高精密T型丝杆（特制） 3条 | 表面光源 LED恒流环形冷光源 1个 | 底光源 绿色单颗LED冷光源+双组透镜均光平行底光模组 1PCS | 数据采集卡 UWC3200 1PCS | 影像测量软件 DTV 2.5T手动影像测量软件 1套 | 光学校正片 DTV 定制 1块 | 电缆 AC/DC 5条 |
