简介：产品简介：1.本机专为**全自动量测市场量身定制，其具有的CNC编程、精准定位、重复测量、SPC报表统计、自动测量结果输出等功能，能快速**地解决不同产品的批量测量需要，适用于以二维及简易三维测量为目的的一切应用领域， 广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽
在线咨询
133-7109-8225
产品详情
图片详情
产品简介：

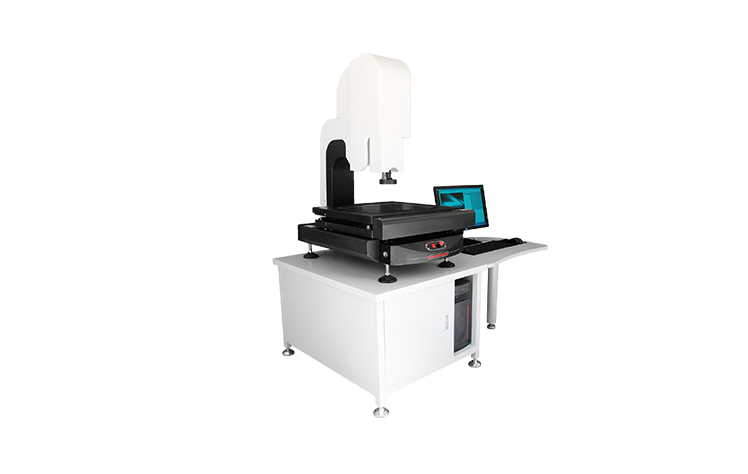

| 1.本机专为**全自动量测市场量身定制，其具有的CNC编程、精准定位、重复测量、SPC报表统计、自动测量结果输出等功能，能快速**地解决不同产品的批量测量需要，适用于以二维及简易三维测量为目的的一切应用领域， 广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、 钢结构、铁路交通、核能电力、高校等行业; | 2.本机X、Y、Z三轴均为伺服驱动，由鼠标、键盘或选配摇杆纵，通过本司专用的全自动影像测量软件，具有自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术，同时，基于机器视觉与微米**控制下的自动对焦功能，可以满足清晰摄影下辅助测高需要（亦可加入精密测头完成接触式坐标测高）。 可在使用夹具或工件随意放置的情况下，进行批量测量、SPC结果分类、自动输出测量结果等作。 |
产品特点：
| 1.采用美国TEO高清晰彩色CCD摄像头（或HKVISION网口相机）及手动卡位变焦物镜作为测量瞄准系统; | 2.由移动工作台、三轴电子光栅尺和运动专用控制盒组成数据传动控制系统; | 3.采用双重闭循环运动控制，保证电机在高速运动时**的定位性能; | 4.采用本公司开发的嵌入式模块控制机电，提高了电机响应速度，同时简化仪器与PC的接口，; | 5.采用全花岗石平台结构，外观简洁大方，永不变形，永不生铚; | 6.表面光由四环八区环形LED光源组成，每一组均为恒流电源驱动，并按需要分区程序显示; | 7.Z轴影像对焦直接通过电脑软件作，无需手动调焦，大幅度提高工作效率; | 8.具有多种数据处理、显示、输入、输出功能，使测量与办公完全结合在一起; | 9.与电脑连接后，采用DTVCNC全自动影像测量仪专用软件测绘图形进行处理及输出; |
产品参数：
| 1.运动行程（X、Y、Z轴mm）：200×200×150 | 2.工作距离：90mm | 3.工作台呎寸（W×Dmm）：366×366 | 4.玻璃台呎寸（W×Dmm）：260×260 | 5.外形尺寸（W×L×Dmm）：880×690×1065 | 6.仪器基座及立柱材质：高精度、高稳定性花岗石 | 7.CCD摄影机：美国TEO高清晰彩色CCD摄像头（或HKVISION网口相机） | 8.变焦物镜： 0.7X~4.5X手动卡位镜头（通过Z轴伺服驱动实现自动对焦功能） | 9.视频总倍率： 1X镜筒（25X~200X） | 10.物方视场： 7.0~1.0mm | 11.数显分辨率：1μm | 12.X、Y坐标测量示值误差≤（3+L/200）μm ， L为被测长度（单位：mm） | 13.作方式：XYZ三轴全自动伺服电机控制 +集成一体化运动控制设计 （只需对接220V电源接口、USB接口、AV视频接口即可使用） | 14.测量软件：INS全自动影像仪专用测量软件 | 15.工作环境：温度20±5 °C，湿度35%-75%（尽量满足环境条件），如果温湿度条件不能达到以上标准，至少要将仪器放置在少灰尘，少油气，远离振动源的室内。 |
软件功能：
| 1.CNC编程自动测量：以软件控制测量仪的工作台面及Z轴移动方向，使测量更方便，可选配纵杆手柄控制，让作更人性化。 可根据客户产品所测尺寸，进行测量编程，保存测量路径后，即能进行批量自动测量，大大提高测量效率; | 2.设置自动测量重复作次数：测量同一产品所要检测的尺寸，设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间; | 3.光学对焦：由电脑自动判定每次的对焦面，以保证变换焦距时测量的重现性及精准度; | 4. 光学对焦测高：通过光学对焦功能，用软件自动计算Z轴高度； | 5.“全图” 导航定位窗口：可以实时浏览所有绘制的像素，并可让鼠标点哪走哪，更让测量之数据统统在掌控之中; | 6. “浏览”窗口：可观察工件的全图形并具有类似AutoCAD的缩放功能; | 7.在“浏览”视图中进行标注： 可以直接在“浏览”视图中进行尺寸的标注; | 8.亚像素找边：让软件实时刷新，实时跟踪鼠标，自动捕捉鼠标离*清晰边缘的*近点，更大程度的节约测绘时间; | 9.图形自动捕捉：可对线、圆、弧进行自动扫描边缘并自动取得图形; 自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。 再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差; | 10.自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差; | 11.标注：可测量平面上的任何几何尺寸（直径、半径、角度、两线距离、点到线的距离、两圆间距等等）; | 12.坐标标注：以设定之坐标原点（0,0）为基准，标注像素上任意一点的坐标位置; | 13.自设客户座标：可以根据客户本身的需要在影像中的实际工件上自行设定座标原点(0,0),再以(0,0)点为基准在画面任一点上标示该点X,Y座标位置 | 14.绘图：可将即时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似 | 15.操数：可将产品外形简易描出,描出的图形可转入AutoCAD经修改形成工程图; | 16.设置像素颜色：可更改所绘制及标注的所有像素颜色,更容易区分便认; | 17.自动捕捉像素上的各结点：可以自动捕捉线的起点,中点,终点及两线的交点,圆心及圆周上的三个结点,用于辅助标注绘图等应用功能; | 18.形位公差：真圆度,真直度,同心度,可计算出产品上圆形真圆度,直线边真直度及两圆心的同心度; | 19.设置公差：可设置产品的实际尺寸超出范围,超出则以红色背景警示; | 20.发送至AutoCAD:可将即时影像中按实际工件外形所描绘的像素直接输出到AutoCAD; | 21.保存高像素照片：可保存更清晰的测绘图元及产品照片,可以更大倍数的在看图软体中观察所保存的图片; | 22.CCD校正：对CCD制作中产生的误差进行补偿,使测量更精准; | 23.光栅尺校正：对光栅尺所产生的误差进行补偿,使测量更精准; | 24.Z轴校正：对Z轴的移动偏差进行补偿,使测量更精准; | 25.运动系数控制：可以更快速的在工作台中进行定位,节约大量的测量时间. |
配置清单：
| 仪器基座 高稳定性花岗石材质基座 1套 | CCD（两种可选） 美国TEO 130W高清晰彩色CCD摄像头HIKVISION 130W千兆网数字相机 （海康HIKVISION） 1个 | 镜头 0.7~4.5X手动卡位镜头（莱斯） 1个 | 光栅尺 高精度位移传感电子尺，分辨率：1µm（精微） 3条 | 导轨 咸阳蓝博P级精密V型导轨（LB） 3组 | 传动 XY西德无牙光杆，Z轴TBI精密滚珠丝杆 3条 | 电机 4000P伺服电机（UWC） 3个 | 运动控制 多功能一体化集成运动控制盒（UWC） 1个 | 程控光源 四环八分区表面光源、底面单颗LED平行白光+凸透镜 1个 | 操纵杆 DT-3 1个 | 全自动测量软件 美杰全自动影像测量软件 （INS） 1套 | 加密狗 INS-C 1个 | 光学校正片 DTW定制 1块 | 电压 AC ：100-240V（全电压） 1个 | 计算机 CPU:I3 4130 主板:华硕H81M-D 存储器：4G 硬盘：125GSSD 带DVD; 19.5”显示器 1套 |
